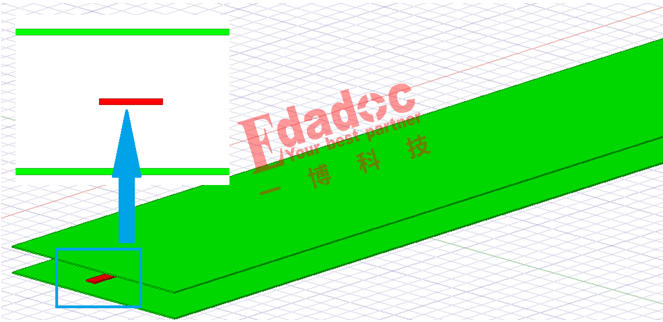

什么矩形11，你们到底是在说啥？对于PCB设计工程师来说，大部分的朋友只关心在版图上的东西，对于简单的传输线来说，线宽和铜厚是多少mil就按多少mil设计，所以他们认为设计并加工出来的走线就应该和下面这个内层的走线3D模型类似，从横切面来看，这根传输线就是妥妥的矩形了！

理想一般都是相当的丰满，但是现实往往就比较骨感，把这根传输线交到PCB板厂进行加工后，还是不是那么漂亮的矩形呢？要不，我们先看看在PCB加工这个环节，到底是怎么做出来这根走线的。

对于内层的走线加工，最核心的步骤就是通过干膜的显影功能来辅助药水对不需要铜的位置进行蚀刻，最终留下来的就是需要的线路了。

那么在蚀刻的过程中就有一个问题了，由于药水本身具有很强的流动性，就会出现蚀刻不均匀的情况。简单而形象来说就是上面的铜蚀刻得更充分，下面的铜就相对没那么好了，所以最终做出来的走线从切面看就好像下面的这个图一样了。
